| SM40型中功率无线收发模块简介： |
| SM40型无线数传模块是一款具有高性价比，低成本，高速率，高接收灵敏度集成RF无线模块，采用无铅环保生产工艺，内置纠错信道编码通信技术，ISM全频段，无需频率使用费用，可用于各种场合的短距离无线通信领域。 |
| 性能参数： |
| 型号 |
SM40A |
SM40B |
SM40C |
SM40D |
| 中心调制频率 |
315MHz |
433MHz |
915MHz |
2.45GHz |
| 可编程调制频率 |
300-348MHz |
387-480MHz |
799~928MHz |
2.4～2.5GHz |
| 调频方式 |
FSK/MSK/GFSK /GMSK |
| 功能 |
双向发射/接收（半双工） |
| 稳频方式 |
PLL |
| 最大发射功率 |
+10dBm |
| 灵敏度 |
-110dBm |
| 工作电压 |
2.5--5.5VDC |
| 接口方式 |
三线SPI |
| 可靠通信距离 |
320米(outdoor) |
| 最大发射功耗 |
<19mA |
| 接收功耗 |
<14mA |
| 休眠功耗 |
1uA； |
| 通信速率 |
最大500kBit/s用户可编程； |
| 工作湿度 |
10%~90%相对湿度 无冷凝 |
| 工作温度 |
-40℃~85℃（工业级） |
| 外形尺寸 |
25mmx15.5mmx4.7mm（不含天线）业界最小尺寸 | |

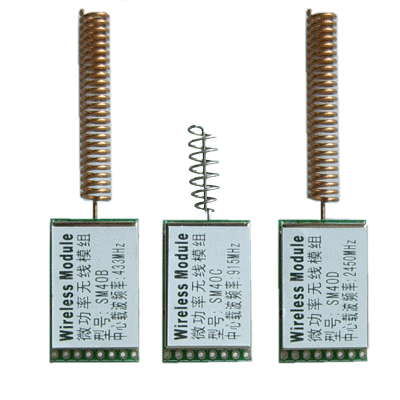

| 产品图片： |
|
|
| 选购调试测试线：（用于计算机调试测试SM40无线模块） |
|
 |
| 引脚接口方式： |
|
SM40型引脚接口方式，为标准8针DIP连接
| Pin |
引脚名称 |
功能 |
说明 |
| 1 |
SI |
数据输入 |
连接用户SPI_MOSI |
| 2 |
SCLK |
时钟输入 |
连接用户SPI_SCK |
| 3 |
SO |
数据输出 |
连接用户SPI_MISO |
| 4 |
GDO2 |
数据输出 |
连接用户INT/GPIO |
| 5 |
GDO0 |
数据输出 |
连接用户INT/GPIO |
| 6 |
CSn |
片选控制 |
GPIO |
| 7 |
VCC |
电源 |
+2.5~6VDC |
| 8 |
GND |
地 |
地 |
| 特点： |
| ·尺寸更小，速率更高，性价比更高； |
| ·工作频率在ISM频段，无需申请频点，无需频率使用费用； |
| ·调制频率可选范围宽，使用范围广； |
| ·FSK/MSK/GFSK/GMSK的调制方式，采用高效前向纠错信道编码技术； |
| ·3线SPI用户接口，免费提供开发技术支持； |
| ·智能数据控制，用户无需编制多余的程序； |
| ·选用优质精密器件，无铅环保生产工艺，符合出口要求； | |
